鉆鏜孔直徑范圍: φ25-200mm
工件最大長度: 2000mm
中心高度: 350mm
床頭箱主軸孔徑: φ80mm
主軸前端錐孔: φ80mm 1：20
主電機: 22kW
產品 描述
TK2120*1米
| 技術規格 | 鉆鏜孔直徑范圍 | φ25-200mm | ||
| 工件最大長度 | 1000mm | |||
| 中心高度 | 350mm | |||
| 床頭箱主軸孔徑 | φ80mm | |||
| 主軸前端錐孔 | φ80mm 1：20 | |||
| 主電機 | 22kW | |||
| 進給速度范圍 | 5-1000mm/min (無級) | |||
| 進給電機功率 | 4.5kW | |||
| 冷卻泵電機功率 | 5.5kW | |||
| 液壓泵電機功率 | 2.2KW | |||
| 冷卻系統額定壓力 | 0.36-1MPa | |||
| 冷卻系統流量 | 200-300L/min | |||
| 液壓系統額定工作壓力 | 6.3MPa | |||
| 主要精度 | 圓度 | ≤0.02㎜ | ||
| 圓柱度 | ≤0.035/500㎜ | |||
| 加工精度 | ⅠT8～ⅠT10 | |||
| 粗糙度 (鉆削) | ≤Ra3.2～12.5μm | |||
| 粗糙度 (鏜削) | ≤Ra1.6～3.2μm (與工件材質有關) | |||
| 粗糙度(滾壓) | Ra0.4μm | |||
| 加工效率 | 切削速度: | 一般在50-100m/min | ||
| 進給速度: | 一般在 10-100mm/min | |||
| 鏜孔時最大加工余量: | 一般不大于 20mm(加工精度視材料而定) | |||
產品 特征

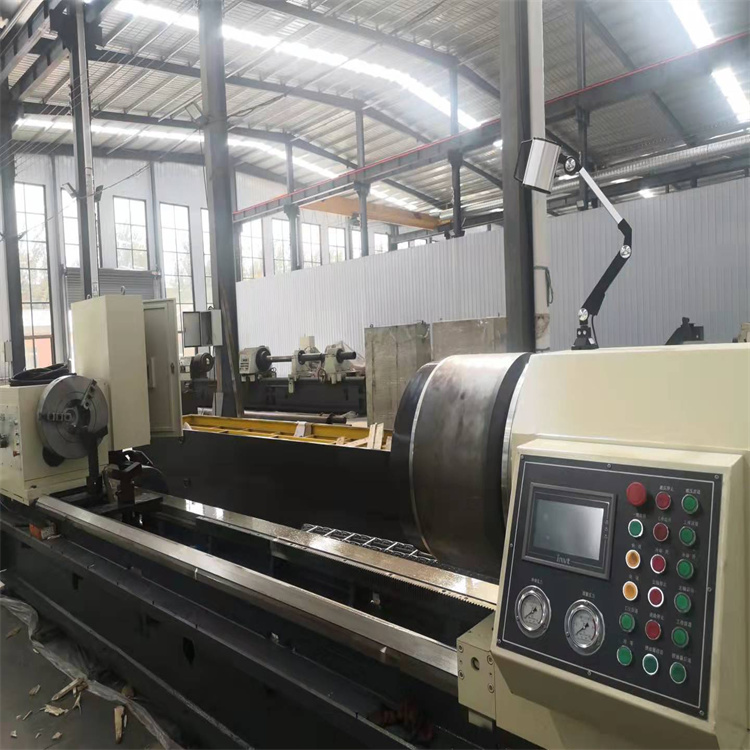

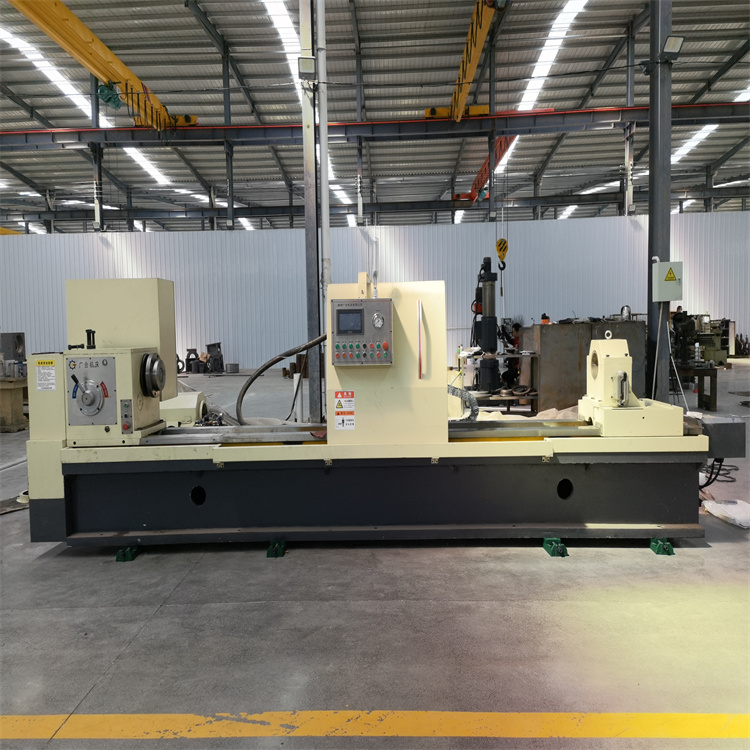

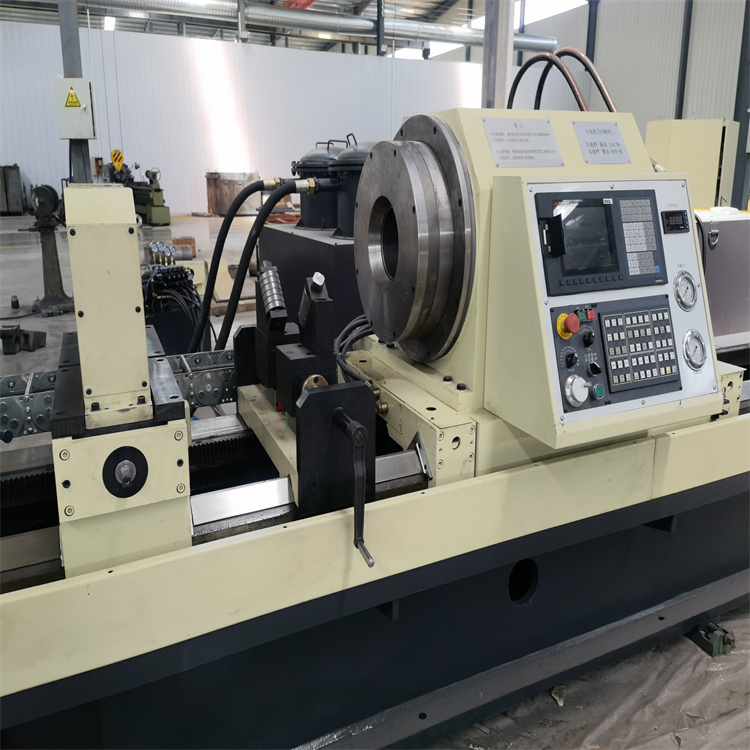

TK2120*1米深孔鉆鏜床-適用鏜孔最大直徑2米，工件深度1米的小型深孔設備，應用油缸缸體、主軸孔、汽缸孔、冷卻孔的加工，TK2120*1米深孔鉆鏜床配置精密主軸軸承及授油器軸承，精度高，剛性好，能實現斷續切削，大幅提升加工效率，現代鉆深孔設備的首選深孔機床。TK2120*1米規格可按工件需求量身定制。
